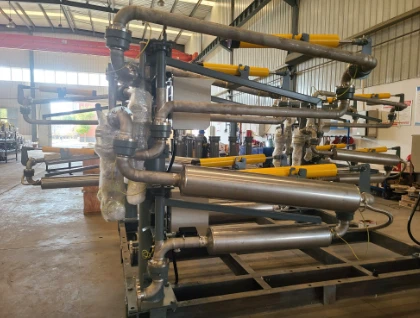

Caricamento del braccio a molla cilindro
Il cilindro a molla del braccio di carico è un componente chiave nel braccio di caricamento (un sistema di tubazioni del giunto rotante utilizzato per il carico e lo scarico del liquido, comunemente presente in depositi di petrolio, industrie chimiche, ecc.). La sua funzione principale è bilanciare il peso del braccio di carico, rendendo la sua operazione leggera e flessibile. Quella che segue è un'introduzione alla sua struttura e al principio di lavoro:
I. Struttura principale del cilindro a molla
Corpo cilindro (guscio esterno)
Di solito una canna metallica cilindrica (realizzata con materiali come acciaio inossidabile o acciaio al carbonio) con interno cavo per ospitare il gruppo molla e pistone.
La sua superficie può essere trattata con misure anti -corrosione (come la galvanizzazione o la spruzzatura della resina epossidica) per adattarsi agli ambienti corrosivi nelle industrie chimiche e petrolifere.
Assemblaggio di primavera
Tipo di primavera: Principalmente ad alto - Spriding a compressione elicoidale. Il materiale dovrebbe avere una resistenza alla fatica (come l'acciaio a molla 60SI2MN).
Funzione: Comprimendo o estendendo, la molla fornisce una forza inversa per bilanciare la gravità del braccio di carico e ridurre la resistenza operativa.
Pistone asta e pistone
Asta pistone: Un'estremità è collegata al braccio di caricamento e l'altra estremità è collegata alla molla per trasmettere la forza.
Pistone: Installato alla fine dell'asta del pistone, collabora con la parete interna del cilindro per garantire la trasmissione lineare della forza a molla. Alcuni design includono anelli di tenuta per impedire l'ingresso di oggetti estranei.
Strutture guida e sigillanti
Manica guida: Garantisce la stabilità dell'asta del pistone durante il movimento ed evita la deflessione.
Parti di sigillatura: Fatto di olio - gomma resistente o politetrafluoroetilene (PTFE) per impedire la perdita di olio lubrificante e l'intrusione di inquinanti esterni.
Parti di collegamento
Entrambe le estremità sono dotate di giunti di cerniera o flange per il collegamento con il braccio di carico e il supporto fisso, consentendo a un certo angolo di swing di adattarsi al movimento del braccio di carico.
Ii. Principio di lavoro
Principio di bilanciamento
Il cilindro della molla memorizza l'energia potenziale elastica attraverso la molla prepressa. Quando il braccio di carico è esteso, la molla viene ulteriormente compressa, generando una forza opposta alla gravità del braccio di carico per compensare la maggior parte del suo peso, rendendo il lavoro operativo - risparmiando.
Quando si ritraggono il braccio di carico, la molla rilascia energia per aiutare il braccio a tornare alla sua posizione originale.
Regolazione del valore di forza
Alcuni disegni del cilindro a molla consentono la regolazione della forza di pre -serraggio (ad esempio, regolando il dado per modificare la quantità di compressione iniziale della molla) per adattarsi a bracci di caricamento di diverse lunghezze o carichi.
Iii. Parametri di progettazione chiave
Rigidità della molla: Calcolato in base alla gamma di peso e di movimento del braccio di carico per garantire che la forza di bilanciamento corrisponda.
Lunghezza della corsa: Dovrebbe coprire l'angolo di estensione massimo del braccio di carico.
Resistenza alla corrosione: La selezione dei materiali dovrebbe considerare il mezzo (come prodotti petroliferi e sostanze chimiche) e l'ambiente (marino, clima umido).
Adattabilità alla temperatura: Materiali speciali a molla (come bassa temperatura - silicio resistente - acciaio di manganese) devono essere selezionati per ambienti ad alta temperatura o a bassa temperatura.
IV. Applicazione e manutenzione
Scenari tipici: Utilizzato in bracci di carico di olio, bracci di carico a gas liquefatto, ecc., Di solito presenti in dock, depositi di petrolio e piante chimiche.
Punti di manutenzione
Controllare regolarmente l'usura delle parti di tenuta per evitare perdite o inquinamento dell'olio.
Lubrificare l'asta del pistone e le parti guida per ridurre l'attrito.
Monitorare i segni a fatica della primavera (come una ridotta elasticità e deformazione) e sostituirla in tempo.
V. Precauzioni
Quando si seleziona un cilindro a molla, è necessario abbinare il peso e la coppia del braccio di carico per evitare una forza di molla insufficiente o eccessiva.
In temperatura estrema o ambienti corrosivi, devono essere personalizzati materiali speciali o misure protettive.
Attraverso la ragionevole progettazione del cilindro a molla, il braccio di carico può ottenere un effetto "galleggiante", riducendo notevolmente l'intensità del funzionamento manuale e estendendo la durata dell'attrezzatura.
